Чому припливно-витяжна установка з рекуперацією необхідна?

Припливно витяжна установка з рекуперацією необхідна для якісного повітрообміну в приміщенні. Її функціонал забезпечує:

  • повноцінний повітрообмін в приміщенні
  • якісну фільтрацію припливного повітря
  • охолодження або нагрівання повітря
  • моделі, оснащені ентальпійного рекуператором, зберігають вологу в приміщенні.

Таким чином, в житлових кімнатах ми отримуємо якісний свіже повітря, куди не поширюються небажані запахи з кухні або санвузла. Більш того, завдяки ентальпійному рекуператору, в приміщенні зберігається тепло і волога.

Рекуператор як основний елемент припливно-витяжної установки

Рекуператор - важливий елемент вентустановки, який здатний зберігати тепло в приміщенні. Конструктивно - це теплообмінник, що нагадує звичайну металеву коробку. Саме в ньому переміщаються два повітряні потоки: вхідний і виведений. Між собою вони не змішуються, але можуть обмінюватися тепловою енергією за рахунок різниці їх температури.

Принцип роботи припливно-витяжної установки з рекуператором

За типом будови, приточно-витяжні рекуператори бувають наступних видів:

  • пластинчастий
  • водний
  • покрівельний
  • роторний.

Припливно-витяжна установка з рекуператором має такі переваги:

  • зниження вартості на систему опалення та кондиціонування до 50%;
  • створення комфортного мікроклімату в усіх кімнатах
  • низька собівартість експлуатації
  • довговічність системи.

Висока ефективність роботи рекуператора підтверджується ККД - 96%. Слід зазначити, що він не тільки зберігає тепло повітря, що виходить взимку, а й не допускає потрапляння теплого повітря всередину будівлі влітку.

При правильній роботі, теплообмінник має можливість повернути більше половини тепла, яке до цього просто вивітрювалося назовні разом з повітрям.

Рекуператор тепла у вентиляційному обладнанні

Порівняння припливно-витяжної установки і припливного клапана

Пристрої поділяються на припливно-витяжні установки або припливно-витяжні клапани. Незалежно від їх розміру, всі вони доповнені рекуператором і мають схожу будову, що описано в таблиці:



 Характеристика/Установка

 ПВУ з рекуператором

Клапан

 Розмір

 Компактний корпус, нагадує звичну газову колонку

 Невелика циліндрична конструкція, довжина якої не перевишує ширину стіни

Матеріал виготовлення

Листова оцинкована сталь, вкрита матеріалом, який захищає її від корозії

Високоякісний та міцний пластик

Двигун

Електричний із вбудованим термозахистом, працює на кулькових підшипниках

 Схожий

Вентилятор

2 потужні агрегати, які працюють на приплив та викид повітря

 Найчастіше два вентилятора. Якщо один - працює періодично на приплив та видалення повітря

Автоматика та управління

Пристрій працює практично самостійно. Інтелектуальне управління, сенсорний дисплей, віддалене налаштування через додаток на гаджеті

Налаштування режимів відбувається за допомогою дистанційного пульта керування

Фільтр

 G4 та F7 входять в базову комплектацію, але в корпусі є слоти, в які можна встановити додаткові фільтри

 Повітряні фільтри G2 та G3

Тепло та шумоізоляція

Є

 Є

Повітропроводи

 2 або 4 отвори для під'єднання DN160

 Немає необхідності через пряму подачу свіжого повітря та видалення забрудненого

Розподіл повітря

 Через повітропроводи та розподільчі пристрої: РЩ, LOOK чи дифузори

Напряму від пристрою, за допомогою дифузора

 Монтаж та експлуатація

 Настінний чи вертикальний. Модульна конструкція. Бажано під час будівельно-ремонтних робіт

 Місцеве встановлення в стіну. необхідність наскрізного отвору. Встановити можна навіть в кімнату, в якій робиться ремонт

 Характеристика/Установка
  •  Розмір

  • Матеріал виготовлення

  • Двигун

  • Вентилятор

  • Автоматика та управління

  • Фільтр

  • Тепло та шумоізоляція

  • Повітропроводи

  • Розподіл повітря

  •  Монтаж та експлуатація

 ПВУ з рекуператором
  •  Компактний корпус, нагадує звичну газову колонку

  • Листова оцинкована сталь, вкрита матеріалом, який захищає її від корозії

  • Електричний із вбудованим термозахистом, працює на кулькових підшипниках

  • 2 потужні агрегати, які працюють на приплив та викид повітря

  • Пристрій працює практично самостійно. Інтелектуальне управління, сенсорний дисплей, віддалене налаштування через додаток на гаджеті

  •  G4 та F7 входять в базову комплектацію, але в корпусі є слоти, в які можна встановити додаткові фільтри

  • Є

  •  2 або 4 отвори для під'єднання DN160

  •  Через повітропроводи та розподільчі пристрої: РЩ, LOOK чи дифузори

  •  Настінний чи вертикальний. Модульна конструкція. Бажано під час будівельно-ремонтних робіт

Клапан
  •  Невелика циліндрична конструкція, довжина якої не перевишує ширину стіни

  • Високоякісний та міцний пластик

  •  Схожий

  •  Найчастіше два вентилятора. Якщо один - працює періодично на приплив та видалення повітря

  • Налаштування режимів відбувається за допомогою дистанційного пульта керування

  •  Повітряні фільтри G2 та G3

  •  Є

  •  Немає необхідності через пряму подачу свіжого повітря та видалення забрудненого

  • Напряму від пристрою, за допомогою дифузора

  •  Місцеве встановлення в стіну. необхідність наскрізного отвору. Встановити можна навіть в кімнату, в якій робиться ремонт


Припливно-витяжні установки, які постачаються в базовій комплектації, можуть бути розширені додатковим виконанням, завдяки опціональним компонентам. Крім того, вентиляційні агрегати можуть інтегруватися в існуючі інженерні структури і навіть в систему «розумний будинок». Їх робота вважається екологічно-чистої і не засмічує довкілля.

Як вибрати оптимальне обладнання

Перед тим, як вибрати припливно - витяжну систему з рекуперацією для будинку, необхідно зробити тепловий розрахунок і враховувати наступні дані: площа і об'єм приміщення, кількість людей, що постійно там знаходяться, тепловтрати, середню температуру повітря зовні і ін.

Пропонуємо розглянути топові компанії зі світовим ім'ям і високою репутацією.

Jablotron (Чехія)

Jablotron Futura

Однією з нових серій припливно-витяжних установок можна виділити Jablotron Futura. Сучасний підхід до виконання, якість матеріалів і бездоганний дизайн техніки, не залишає шансів пройти мимо.

Jablotron Futura - це централізовані установки, робота яких спрямована на забезпечення правильного повітрообміну в будинках, квартирах, офісах і т.д. Своєчасне надходження і витяжка повітря, очищення від зовнішніх забруднень, ККД до 91%, робота в режимі by-pass для подачі прохолодного повітря, а також наявність датчиків CO2 для відстеження і контролю якості повітря в приміщенні. Крім того, окремо варто згадати максимально зручне управління обладнанням, яке можна виробляти, використовуючи додаток MyJablotron. Завдяки йому, ви зможете в будь-який момент відстежити стан техніки, а також змінити необхідний режим управління.

У даній серії припливно-витяжних установок був використаний унікальний рекуператор тепла і вологи. Його робота не передбачає наявності преднагрівача, оскільки в незалежності від пори року техніка не піддається замерзанню. Ця функція можлива завдяки постійній зміні потоків повітря рекуператора.

Установки Jablotron Futura виконані в декількох модифікаціях:

  • Futura M - застосовується в приміщеннях до 250 м2., ККД - 91.4%.
  • Futura L - використовується в приміщеннях до 350 м 2., ККД - 91,8%.

Systemair (Швеція)

Компанія випускає установки преміум класу, забезпечуючи його власників правильним повітрообміном в приміщенні. Високотехнологічне обладнання зможе створити комфорт при невеликих енерговитратах.

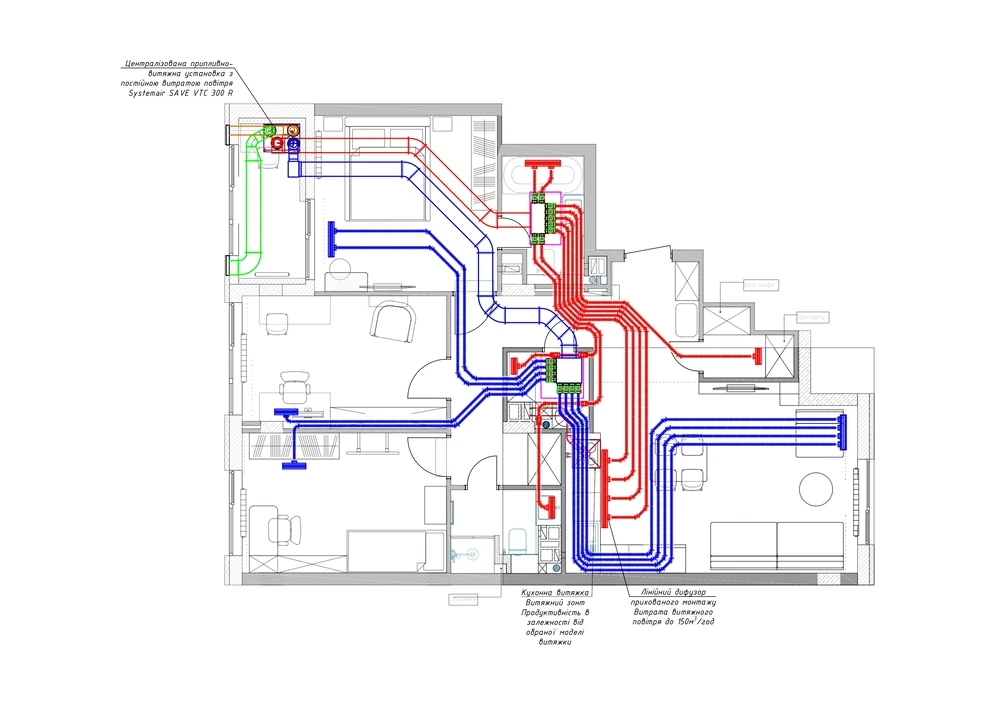

Серія SAVE VTC відповідає всім вимогам - невеликий розмір, ЕС-двигун, алюмінієвий рекуператор з ККД в 94%, автоматична робота і низький рівень шуму. Площа, на якій установка може працювати - 600 м².

Komfovent (Литва)

Цей виробник випускає приточно-витяжні установки не тільки для житлових приміщень, а й для комерційних цілей, так як їх максимальна продуктивність може досягати 60 000 м / год. Установки можуть бути оснащені двома видами рекуператорів:

  • REGO - роторний теплообмінник, з ККД в 80-85%;
  • RECU - пластинчастий протиточний рекуператор, з ККД до 92%.

Найбільш поширена серія Domekt.

Maico (Німеччина)

Вважається досить популярною компанією, все припливно-витяжні установки цього виробника відрізняються високою продуктивністю і економним споживанням електроенергії.

Серії WS, WR і WRG - повноцінний вентиляційні агрегати, компактного розміру, але з великою пропускною здатністю. Високий ККД рекуператора - до 96% зможе знизити витрати на систему опалення. Довговічність експлуатації забезпечується за рахунок сталевого корпусу з покриттям захисним антикорозійними матеріалом.

Zehnder (Німеччина)

Компанія з більш ніж 120-річною історією, один зі світових лідерів з виробництва кліматичної техніки. Комплекс системи домашньої вентиляції Zehnder повністю складається з компонентів від одного виробника, які характеризуються простотою проектування, монтажу, технічного обслуговування і очищення.

Серії ComfoSpot і ComfoAir забезпечують довгу, ефективну і тиху роботу вентиляції для максимального комфорту користувачів.

Вартість припливно-витяжної вентустановки з рекуперацією

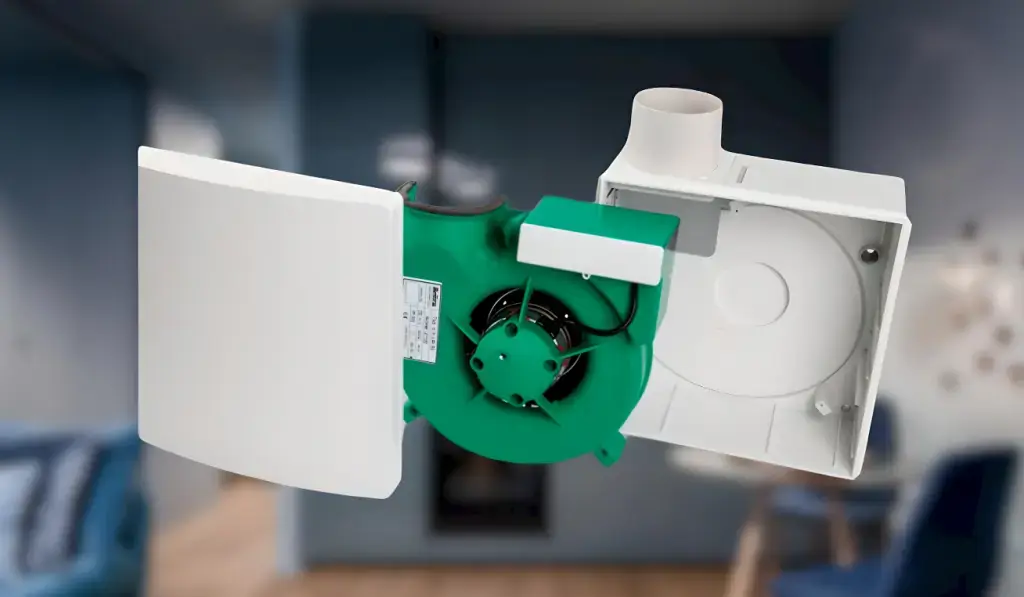

Залежно від виробника, потужності і функціоналу, припливно витяжна вентиляція з рекуперацією мають широкий ціновий діапазон. Наприклад, блок основного обладнання компактної установки Meltem буде коштувати близько 75 тис. грн, а більш потужною вентустановки Jablotron Futura L - 196 тис. грн.

За вентобладнанням - в Альтер Ейр

Альтер Ейр має багаторічний досвід роботи не тільки в сфері продажу кліматичного обладнання, а й його проєктування, монтажу та сервісу. При покупці, ви отримуєте безкоштовну професійну консультацію інженера. При необхідності, ви можете замовити розробку проєкту і монтаж системи - все в одному місці.

FAQ

Чи можна використовувати припливно-витяжну установку з рекуперацією для квартири?

Так. Використання припливно-витяжної установки забезпечить якісний повітрообмін в квартирі, подаючи чисте повітря в житлові кімнати, і забираючи відпрацьований з кухні, санвузла, вбиральні.

Яка приблизна вартість вентиляції з рекуперацією?

Ціна вентиляції з рекуперацією розраховується індивідуально, в залежності від технічних характеристик приміщення, вибраного обладнання, принципу організації вентиляції тощо.
