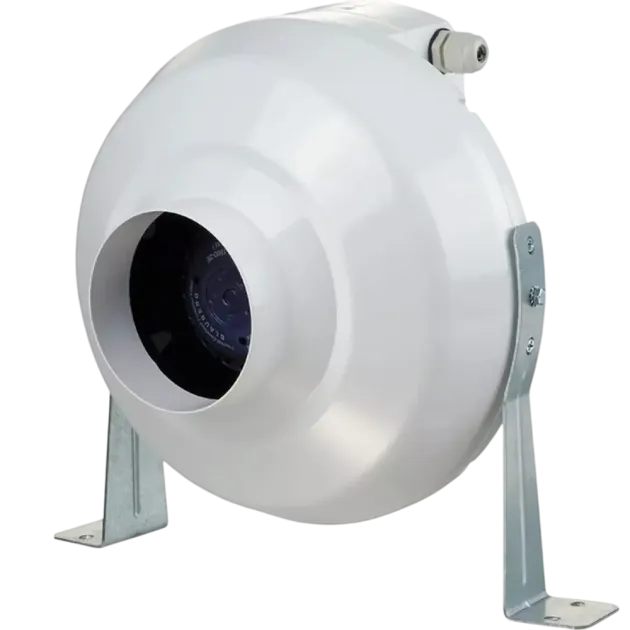

Канальний відцентровий вентилятор Вентс ВК 100

Опис Канальний відцентровий вентилятор Вентс ВК 100

Витяжний пристрій ВК від вітчизняного виробника Вентс призначений для круглих повітропроводів діаметром 100 мм. Підходить для припливної та витяжної вентиляції торгових, офісно-адміністративних приміщень і відноситься вже до промислового типу вентиляторів.

Конструкційні особливості:

Відцентровий вентилятор зроблений з міцного АБС-пластика, корпус повністю герметичний. Таким чином пристрій без побоювання може використовуватися в приміщенні з підвищеним рівнем вологості - ванні кімнати, лазні та санвузли.

Двигун працює від електричної мережі однофазного змінного струму. Електродвигун із зовнішнім ротором є основою канального вентилятора. Він оснащений крильчаткою із загнутими назад лопатками для кращої аеродинаміки. Крильчатка, вона ж робоче колесо вентилятора, динамічно збалансована. За рахунок цього досягається безперебійна робота пристрою. У двигуні передбачений захист від перегрівання. Міра захисту двигуна - IP44, що означає захист від бризок і проникнення твердих предметів, типу дротів або болтів у всередину вентилятора.

Також відмітимо, що електродвигун містить підшипники кочення. Вони подовжують термін служби відцентрового вентилятора до 40 000 годин.

Застосування:

Призначений відцентровий вентилятор Вентс ВК 100 тільки для повітропроводів круглої форми діаметром 100 мм При продуктивності 250 м³/г підходить для припливної і витяжної вентиляції приміщень торгового, адміністративного призначення. Щоб задовольнити завищені вимоги до звукоізоляції розроблена особлива версія вентилятора ВК 100 з індексом Б.

Монтаж/обслуговування/управління

Встановлюються в будь-якому місці вентиляційної системи і в будь-якому положенні.

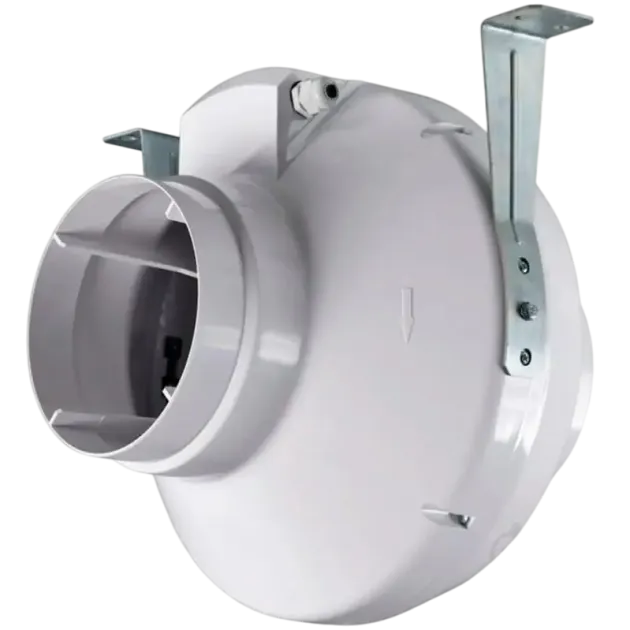

Якщо необхідно закріпити пристрій на стелі або до стіни, то вентилятор поставляється відразу з монтажними опорами або кріпильної підставкою ПВК (тільки вона вже не входить в комплект). При монтажі канального відцентрового вентилятора для приміщень в пластиковому корпусі слід користуватися схемою електропідключення, яка описана в інструкції.

Тиристорний регулятор напруги дозволяє плавно здійснювати регулювання потужності відцентрового вентилятора. Або пристрій може йти з автотрансформаторним регулятором, який забезпечить поетапне управління швидкістю пристрою.

Один з різновидів ВК 100 здійснюється зі вбудованим електронним модулем регулювання температури – TSC. Має позначення ВК 100 У. Цей модуль дозволяє автоматично міняти витрату повітря за рахунок зміни швидкості обертання робочого колеса. Щоб вентилятор з електромодулем перемикався не так часто, було розроблено два варіанти порядку роботи У і У1:

• У – це коли двигун автоматично перемикається на найвищу швидкість обертання при прогріванні повітря в приміщенні на 2 градуси Цельсія від потрібної температури. Як тільки повітря стає необхідного значення, двигун автоматично повертається на свої колишні обороти.
• У1 – це коли двигун перемикається на максимальну швидкість через підвищення температури повітря від встановленого значення, а разом з цим включається 5-ти хвилинний таймер. Як тільки температура повітря досягає потрібного значення, швидкість вентилятора повертається на знижену швидкість тільки після п'яти хвилин затримки.

У першому випадку порядок роботи вентилятора з електронним модулем підходить для приміщень, де важлива точність температури повітря в межах 2 ⁰С. В другому випадку відбувається точна підтримка температури повітря в приміщенні.
