Описание:

VAV-клапан – это устройство для переменной подачи воздуха, которое устанавливается на каждый воздуховод и регулирует объем подаваемого воздуха. Он является частью VAV-системы и представляет собой заслонку, которая регулирует количество воздуха, которое может подаваться внутрь разных помещений. Клапаны могут быть как открыты полностью (полная подача свежего воздуха), так и закрыты (перекрытие воздушного потока). Подробнее

Aртикул: 16253
Отзывы 2

VAV-клапан переменной подачи воздуха JABLOTRON VARIOBREEZE

Доставка
Оплата
Обмен и возврат
Чистый и свежий воздух в любом помещении
Чистый и свежий воздух в любом помещении
Идеальная температура в доме круглый год
Идеальная температура в доме круглый год
Экономия на отоплении дома до 70%
Экономия на отоплении дома до 70%
Фильтрация воздуха от грязи, пыли и бактерий
Фильтрация воздуха от грязи, пыли и бактерий
Специальные условия сотрудничества

Мы рады совместно вести проекты с организациями и самозанятыми специалистами, рекомендовать вас своим клиентам и помогать с инженерной частью на аутсорсе. Дополнительно приглашаем посетить семинары серии "Инженерия в дизайне", где мы на примерах показываем, как грамотно внедрять инженерные системы в интерьеры конечных заказчиков.

Стать партнером
Дизайнерам
интерьеров
Архитекторам
Прорабам
Дилерам

VAV-клапан – это устройство для переменной подачи воздуха, которое устанавливается на каждый воздуховод и регулирует объем подаваемого воздуха. Он является частью VAV-системы и представляет собой заслонку, которая регулирует количество воздуха, которое может подаваться внутрь разных помещений. Клапаны могут быть как открыты полностью (полная подача свежего воздуха), так и закрыты (перекрытие воздушного потока).

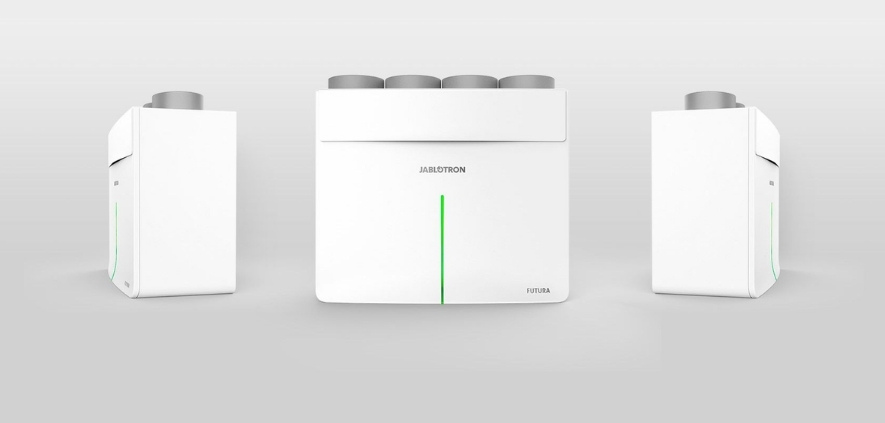

Вентиляционные установки Jablotron

​Работа системы Jablotron с VAV-клапанами

VAV-клапаны от производителя Jablotron всегда связываются напрямую с вентиляционной установкой. Это подразумевает, что для системы не нужно устанавливать управляющий датчик, принцип работы которого заключается в отдаче команды клапанам и вентиляционной установке.

Данная система может сама себя тестировать, определяя длину каждого участка трубопровода.

Таким образом, установка понимает, на сколько необходимо закрыть или открыть каждый клапан, для того чтобы в номинальном режиме система подавала одинаковое количество воздуха в каждую точку.

Преимущества VAV-клапана заключаются в следующем:

  1. может перенаправлять воздушные потоки в помещение с повышенным уровнем CO2;
  2. система с VAV-клапанами работает более энергоэффективно за счет того, что потребляет малое количество энергии, поскольку Jablotron Futura L/M подает только необходимое количество воздуха.
Принцип работы установки и ее составляющие

​Контроль подачи и забора воздуха

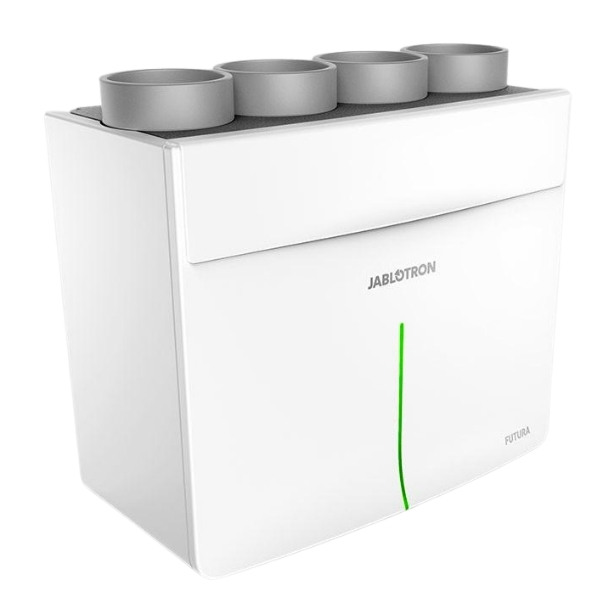

Установка Jablotron M

В большинстве случаев, если рассматривать VAV-систему от Jablotron, то регулировка системы происходит благодаря датчикам CO2.

Как происходит регулировка VAV-системы от Jablotron с помощью датчиков CO2?

Проектирование системы вентиляции заключается в подаче воздуха в «чистые зоны» (жилые помещения), и забор – в «грязных зонах» (санузел, гардеробная, кухня). Внутри каждой жилой комнаты располагается датчик измерения CO2

К примеру, в отсутствии людей, вентиляционная установка видит, что показатель CO2 в норме, поэтому она приоткрывает клапаны для подачи одинакового количества воздуха. Необходимо отметить, что клапаны будут открыты по-разному, поскольку имеют разное сопротивление в воздуховоде, и чтобы подать одно и то же количество воздуха, они будут самостоятельно регулироваться. При этом, система – сбалансированная, и работает на минимальных оборотах, если это является Futura L – в диапазоне 110-114 кубометров воздуха в час, Futura М – 90-94 кубических метров воздуха в час.

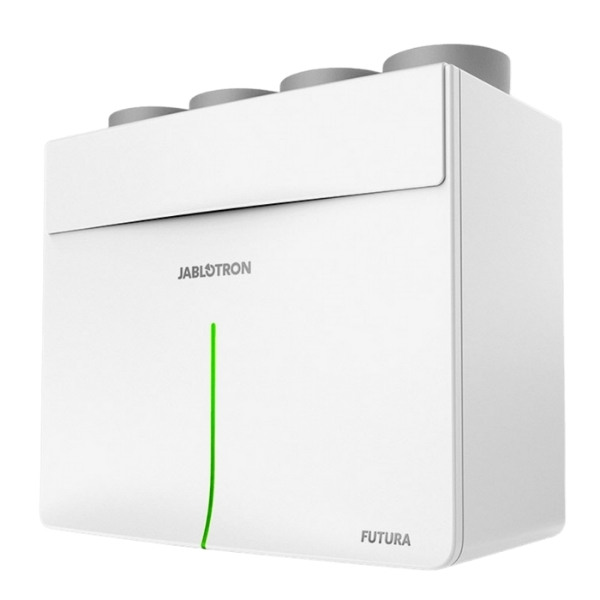

Установка Jablotron L

Когда человек находится в определенном помещении, допустим, в спальной комнате, вентиляционная установка видит, что показатель CO2 в этой комнате начинает повышаться. Соответственно, она плавно и одновременно закрывает клапаны в других зонах и открывает там, где необходимо подать воздух. При этом вентустановка не меняет свою производительность, работая на минимальных оборотах и повышая количество подачи воздуха в помещении, где это нужно. Когда система понимает, что ей достаточно этого количества воздуха для создания оптимального микроклимата в помещении, устройство продолжает работать в начальном режиме. Но если показатель углекислого газа продолжает повышаться, то оборудование начинает увеличивать свою производительность.

Забор воздуха должен происходить равномерно, согласно тому количеству VAV-клапанов, которые отвечают за вытяжку. К примеру, если у вас в доме установлены 10 клапанов, которые работают на забор воздуха, то при минимальных оборотах работы установки через каждый клапан будет забираться ориентировочно 10-11 кубометров воздуха в час.

Для усиленной вытяжки необходимо монтировать Boost Button. Это устройство являет собой чип, который снаружи в интерьере совсем незаметный и может устанавливаться в выключателе света.

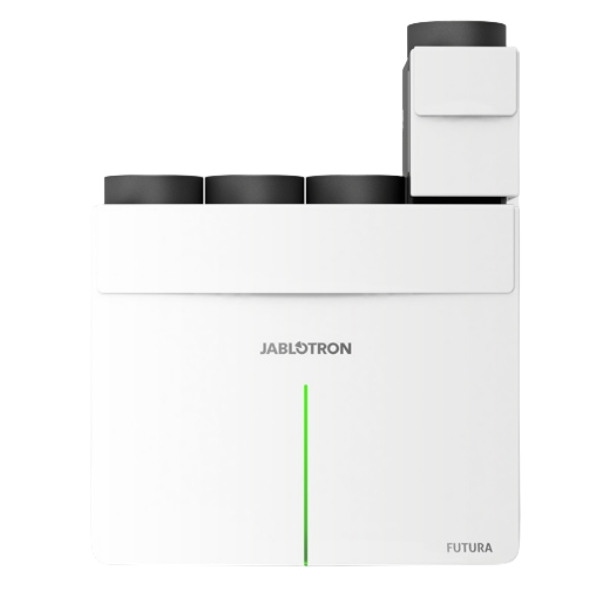

Установка Jablotron M

Когда Вы включите Boost Button, установка даст сигнал, который означает, что в эту зону кто-то зашел. В таком случае устройство перекрывает все остальные клапаны и открывает те клапаны, которые находятся в мастер-санузле для обеспечения в помещении максимального забора воздуха, но при этом производительность оборудования остается неизменной. К примеру, если раньше 10 клапанов равномерно забирали определенное количество воздуха из нежилых помещений, то при нажатии Boost Button забор воздуха будет осуществляться через 2 клапана, которые размещены в мастер-санузле.

Boost система может действовать разное количество времени, в зависимости от потребностей жильцов дома. Необходимо отметить, что существует показатель максимального количество воздуха, который VAV- клапан сможет пропустить. Это нужно для того, чтобы предотвратить появление шума в помещении. Поэтому, чтобы система не приносила дискомфорта жильцам, максимальное количество воздуха, которое сможет забрать VAV-клапан, равен 90-110 метров кубических воздуха в час, а расчет производится для 60 кубометров.

ХарактеристикиVAV-клапан переменной подачи воздуха JABLOTRON VARIOBREEZE

  • Производитель
  • Страна-производитель
    Чехия
  • Функции
    Переменная подача воздуха
  • Цвет
    Белый

Отзывы и вопросы VAV-клапан переменной подачи воздуха JABLOTRON VARIOBREEZE

  • 5
  • 4
  • 3
  • 2
  • 1
5 Общая оценка
  • 5 / 5
    Евгений
    4 месяца назад

    После консультации в офисе решились на установку вентиляции Jablotron с VAV клапанами и не пожалели. Энергии почти не забирает, воздух в доме чистый и не сухой. Самое классное, что датчики сами контролируют качество воздуха и клапаны регулируют его подачу. Мы просто с семьей наблюдаем с телефона. В общем, однозначно рекомендруем, оно того стоит!

  • 5 / 5
    Олена
    4 месяца назад

    Система вентиляції Яблотрон з цими вав клапанами дійсно дорога, але якісна і зручна. Встановили її разом із іншими системами в будинку за порадою менеджера Альтер Ейр. Раніше завжди відкривала вікна, бо люблю чисте повітря, але через це витрачали більше коштів на опалення. З цією вентиляцією повітря стало чистим і свіжим, вікна вже забули коли відкривали. Вдячна Альтер Ейр за якісну роботу та професіоналізм!

    Достоинства: Працює ефективно, зручна та сучасна система

    Недостатки: Недешево

Оставить отзыв

Документация
  • Брошюра JABLOTRON LT
    1.63 MB
Видеообзоры
VAV-система вентиляции и кондиционирование в художественной галерее, г. Киев, ул. Прорезная
Автор записи
Наглядная демонстрация работы вентиляции с помощью дыма, худ. галерея на ул. Прорезной
Автор записи
Система вентиляции с переменным расходом воздуха (VAV-система): теория и практика от Альтер Эйр
Автор записи
Климатические системы и дизайн интерьера - обзор объекта в г. Киев, ул. Липская
VAV-система вентиляции и кондиционирование - обзор систем в интерьере, ЖК Русановская гавань
Автор записи
Системы вентиляции и кондиционирования в 4х-комнатной квартире, ЖК Greenville Park
Автор записи

Остались вопросы?

Напишите нам, и наши менеджеры свяжутся с Вами в течении 10 минут

Рекомендации по выбору

Jablotron Living Technology - чешская компания-производитель климатической техники: приточно-вытяжные установки, тепловые насосы, электрокотлы и многое другое. Главные требования, которые компания выдвигает к своей продукции - энергоэффективность, удобство и продуктивность.

О необходимости вентиляции не знает, пожалуй, только ленивый - без свежего воздуха невозможно добиться хорошего самочувствия и высокой продуктивности. Открытие окон осталось в прошлом (вместе с потерями тепла, насекомыми, пылью, шумом и гарью), а за вентиляцию в современном доме отвечают приточно-вытяжные установки с рекуперацией тепла и пассивной системой увлажнения.

Перед тем, как проектировать вентиляцию, надо учитывать несколько параметров: необходимый воздухообмен, а также количество человек, которые проживают в доме. То есть, чтобы для каждого человека подавать нужное количество воздуха в зависимости от помещения.

В статье мы расскажем как правильно рассчитать систему вентиляции: сечение воздуховодов, давление в сети, подбор оборудования. А также поможем рассчитать стоимость системы вентиляции вместе со специализированными инженерами.

Частые вопросы про электропривод Jablotron VAV-клапан

❓ Какая цена на электропривод Jablotron VAV-клапан в магазине Альтер Эйр?

Сейчас цена на электропривод Jablotron VAV-клапан составляет 4 680 грн.

❓ Есть ли гарантия на электропривод Jablotron VAV-клапан в магазине Альтер Эйр?

Да. Каждый товар сопровождается гарантийным сертификатом, и на него распространяется официальная гарантия.

❓ Доставляете ли вы электропривод Jablotron VAV-клапан по Украине?

Да. Мы осуществляем доставку товаров перевозчиками «Новая почта» и «Justin» по территории Украины.

❓ Как заказать электропривод Jablotron VAV-клапан?

Вы можете сделать заказ онлайн через наш сайт или связаться с нашими операторами по бесплатному телефону 0800-33-61-29.
